分析解決火焰穩定性的有效嘗試
對于家用燃氣灶來說，更多的還是采用大氣式燃燒，也就是預混燃燒，產生預混(部分)火焰，正常的燃燒應該是火孔上方的火焰駐定在某個位置上，形成穩定火焰。任何形式的回火、回火傾向、離焰、脫火、黃焰等都屬于火焰不穩定的狀況，屬火焰不穩定范疇。
火焰不穩定性在燃具上的表現
在燃氣具設計開發過程中，會經常出現：
1、回火傾向容易出現在以下幾種情況：
• 預混燃燒中燃氣的火焰?zhèn)鞑ニ俣仍娇欤饺菀谆鼗?，如人工燃氣，CP值較高，容易回火。
• 同比條件下，燃具的熱態容易回火，即燃氣-空氣混合物噴出火孔前溫度越高，越容易回火。
• 火孔孔徑越大，越容易發生回火。
• 火孔材料導熱性能越差，越容易發生回火。
• 火孔出口流速分布不均勻，特別是出現逆向渦流時，只要有一處流速小于該處的火焰?zhèn)鞑ニ俣?，就會發生回火。
• 一次空氣系數越大，越容易發生回火。(和氣源有關)
2、離焰則和回火的表現因素剛好相反
• 火焰?zhèn)鞑ニ俣仍铰?，越容易離焰，如：天然氣更容易離焰
• 燃燒器冷態時，火孔壁越冷，越容易離焰、脫火。
• 火孔材料導熱性能越好，越容易離焰、脫火。
• 火孔孔徑越小，越容易離焰、脫火。
• 一次空氣系數越大，越容易離焰、脫火。(和氣源有關)
• 貧氧燃燒時，吸入燃燒器的空氣含氧量不降，一些惰性氣體如氮氣，二氧化碳含量增加，會助長離焰，脫火趨勢。
通過實驗研究得出的印證
實驗條件：液化石油氣，一款普通燃燒器，無內環火?；鹕w火孔向上(便于實驗測量)，共30個火孔，火孔直徑2.6mm,噴嘴直徑0.85，熱負荷經測量為2.52kW。
實驗方法：壓力調整到額定壓力，不座鍋，并調整風門開度，使火焰穩定燃燒。根據離開火孔內壁的不同距離測試火焰?zhèn)鞑ニ俣取；鹧鎮鞑ニ俣劝幢旧鸁舾叨确y得，并連接繪制平滑曲線(至少四點)。用熱線風速儀測定內外焰面邊界氣流速度U，氣流速度U1=Uxsina,a為法線夾角。(很多初學者容易犯此錯誤，把實際測得的火焰氣流速度當作了法線氣流速度，此情況只存在火焰焰尖)。
.jpg)
圖一：氣流速度在靠近火孔內壁，按照速度梯度理論，該處氣流速度近似為0。
本生燈火焰高度法：
利用高度尺測得火焰內錐高度h，噴管出口半徑r為已知管直徑的一半。燃氣流量Lg通過濕式流量計獲得，一次空氣系數?則需要通過頭部取樣，通過色譜分析計算后獲得，利用一次空氣系數可以算得空氣流量La。
火焰?zhèn)鞑ニ俣萐1如下式：
.jpg)
按以上方法分別在不同壓力狀態下測試火焰?zhèn)鞑ニ俣群蜌饬魉俣?，注意在此過程中風門開度維持不動。分別在壓力2kpa/3.2kpa/5.7kpa時定氣流速度和火焰?zhèn)鞑ニ俣取?/p>

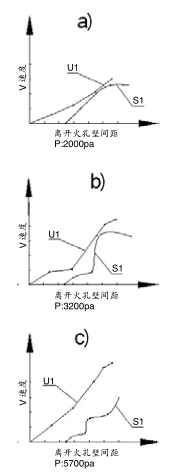

圖二：U1為氣流速度，S1為火焰?zhèn)鞑ニ俣取８鶕?jù)離開孔壁的距離不同，分別測定兩個速度。
.jpg)
單從上圖可以看出，火焰在2kpa和3.2kpa時,有一個共同點，在離開火孔壁的某處，存在兩個曲線近似相切。但在5.7kpa時，離開孔壁的任何一處，氣流速度均大于火焰?zhèn)鞑ニ俣取?/p>
從實際燃燒效果來看，在2kpa時，火焰燃燒穩定，燃燒噪音也不大。在壓力從2～3.2kpa調節過程中，火焰明顯拉長，燃燒噪音變大，火焰又重新穩定在離火孔壁更遠點的上方。
但從3.2kpa到5.7kpa壓力調節的過程中，火焰繼續拉長，并隨著壓力的增大，火焰開始出現了部分離焰——脫火，到5.7kpa時，已經出現了完全脫火。(在5.7kpa時，為了測試火焰?zhèn)鞑ニ俣?，需要在單個火孔處用打火機持續穩焰)。
為了得出實驗本質，維持此時的狀態，并用一根短細鐵絲(0.6mm)用鑷子固定，放置在火孔壁的表面，此時出乎意料的發現，這個被細鐵絲阻擋的火孔，原本脫火的狀態竟然被生生的拉回來，火焰燃燒比較穩定。此時再測試速度參數。(如圖三)
.jpg)
圖三：根據圖三曲線發現，無論兩種速度曲線如何變化，但總會出現某處，該處的氣流速度和火焰?zhèn)鞑ニ俣葞缀跸嗤?/strong>
此外，在4.3kpa時火焰若即若離,保持其它狀態不變,燃燒半小時和燃燒1分鐘后座鍋，兩種不同情況也能得到類似結論——離焰邊界的火焰變得穩定，總會存在一處，該處氣流速度和火焰?zhèn)鞑ニ俣冉葡嗤?/p>
按照此實驗方法驗證回火火焰機理，會發現，當氣流速度曲線與火焰?zhèn)鞑ニ俣惹€相割時，會發生熄火噪音等回火傾向。
火焰基底平衡理論
空燃混合物從火孔噴出燃燒，只要預混的混合物在著火極限內，就會在火孔壁的上方形成內，外雙圓錐的火焰結構，稱之為外焰和內焰，內外焰面邊界稱之為火焰基底。
如圖所示;在火焰基底處，必然存在兩個速度。焰面法線方向的氣流速度U1和此處的火焰?zhèn)鞑ニ俣萐1，兩個速度方向截然相反。
大量實驗發現，要想使火焰穩定燃燒在某一空間位置，必須有穩定的火焰基底，如果要想有穩定的火焰基底，則必須使火焰基底處U1與該處的火焰?zhèn)鞑ニ俣萐1相等。
當兩個速度不匹配的時候，就會出現火焰的不穩定。當出口流速小于火焰的傳播速度，就會出現回火傾向，甚至自然回火。
.jpg)
出口流速大于火焰的傳播速度時，火焰則會離焰，甚至脫火。兩個速度的匹配，就是我們追求的最佳效果。
在熱力學上，這種速度不平衡的問題，歸根到底是熱平衡的問題，也就是說在火焰焰面上可燃混合物燃燒釋熱率對于整個火焰熱焓變化率以及向火孔壁與周圍環境之間的熱平衡問題。
為保持兩個速度的平衡，必須以一定量的燃氣和空氣混合物以固定的速率連續供應。以保持釋熱量，焓變化量，孔壁散熱量之間的精確平衡，任何不平衡都會導致火焰的不穩定。如果靠近火孔口的火焰基底能持續自行著火燃燒，整個火焰錐就能持續燃燒，火焰基底熱平衡的程度決定著火焰的穩定程度。
要使火焰基底的焰面穩定，就要滿足：
Q1=Q2+Q3
Q1：火焰基底焰面上混合物燃燒所釋放的熱量
Q2：混合物通過焰面的焓變
Q3：火焰向周圍環境和火孔壁散失的熱量
用火焰基底熱平衡可以解釋圖二的實驗結果。
如圖二a)，火焰處于穩定燃燒狀態，隨著燃氣壓力的增大，氣流速度明顯增大，氣流速度曲線斜率增加，此瞬間，火焰熱平衡狀態被打破。只有火焰基底上升到b)處才能重新平衡。這是因為混合物從火孔噴出的速度增加，焰面上氣流方向速度隨之增加，由于噴出速度增加，火焰基底距離火孔口距離增大，孔壁散熱量減小，又由于噴出速度增加，單位時間，單位面積焰面釋熱量增加，導致通過焰面的焓變增加。
后兩種因素有利于火焰?zhèn)鞑ニ俣鹊脑黾樱@樣氣流速度增加到b)時，就可在b)處重新找到U1=S1的平衡位置，火焰重新駐定。繼續增大壓力，找不到穩定的火焰基底，也就是說熱平衡被打破的時候，脫火就產生了。
基底平衡理論也可以解釋不同狀態下的回火：
熱態時，由于燃燒溫度的增加，熱焓增加，熱平衡被打破。回火傾向增加。火孔孔徑增大時，氣流噴出距離縮短，火焰基底靠近火孔上表面，孔壁的散熱增加，熱平衡被打破，回火傾向增加。
火焰基底平衡理論在燃具研發過程中的指導意義
火焰基底平衡理論能很好的解釋火焰燃燒不穩定現象。開發過程中一個很常見的誤區就是，只考慮調整氣流速度，而忽略甚至不清楚，在調整氣流速度的同時，也改變到了燃燒速度。這兩個速度必須通盤考慮。
當出現二者速度不均衡時，可利用流體力學和熱力學去分析匹配。如果流速過高造成脫火時，同時不允許減少流量，可在流動方向放置金屬環或細鐵絲等，使局部氣流速度減小，火焰在金屬環或細鐵絲處實現基底平衡，穩定燃燒。
為形成穩定的火焰基底，可使用明火穩焰，小孔穩焰。也可在主火孔的側方，上方或者下方形成一些出口流速較小的穩定的輔助火焰，通常稱之為穩焰槽穩焰。
除此種方法之外，也可采用鈍體穩焰，燃燒器壁面設置凹槽或者沉孔穩焰，其工作原理都是形成熱氣回流，增加燃燒器壁面摩擦，形成局部的U1=V1的火焰基底。
基于以上介紹，可以得出兩個結論：
第一，火焰穩定性取決于是否有穩定的火焰基底，穩定的火焰基底實質是氣流速度和火焰?zhèn)鞑ニ俣鹊钠胶猓腔鹧婊谉崃?，能量的平衡?/p>
第二，利用火焰基底理論指導解決研發過程中的火焰不穩定現象，但需通盤考慮兩個速度的變化。
