電熱水器的頂級高配 安全神器漏電保護插頭

　　漏電保護器又稱剩余電流動作保護器，所謂剩余電流就是流過漏電保護器主回路電流瞬時值的矢量和(有效值)。漏電保護插頭是剩余電流保護器分類中移動式剩余電流保護裝置范疇的一種插頭式用電安全保障產品，移動式剩余電流保護裝置的國家標準為GB20044-2012  《電氣附件  家用和類似用途的不帶過電流保護的移動式剩余電流裝置(PRCD)》(IEC  61540：1997，MOD)。標準對這類漏電保護器的用途是這樣規定的：除了固定裝置提供的保護以外，PRCD用來對其下端的電路提供直接接觸的電擊危險保護。它主要由非專業人員操作，其試驗裝置可以用作斷開操作?？梢杂米髦苯咏佑|電擊危險保護的PRCD額定剩余動作電流不超過30mA。目前國內外的漏電保護器基本都是電流型的，它是利用電器運行時系統的剩余電流作出反應和動作的，器具正常運行時系統的剩余電流幾乎為零，當器具由于絕緣故障出現流入大地的剩余電流(經PE保護線或人體對地)，即剩余電流達到危險狀態時，漏電保護器通過檢測和處理后立即切斷電源，確保人身安全。

　　漏電保護器由四個部分組成：

　　1.檢測部分，它主要由一個零序電流互感器組成，被保護的電路穿過環形鈹莫合金鐵芯作為互感器的初級線圈，纏繞在該鐵芯上的繞組為次級線圈，當沒有剩余電流時初級線圈電流矢量和為零，互感器磁通矢量和為零，次級線圈便沒有感應電動勢，一旦發生漏電，初級線圈就有剩余電流，磁通矢量和不等于零，次級線圈就產生感應電動勢，也就是發出漏電信號到下一個部分作進一步處理。

　　2.處理機構，它相當于一個小中央處理器，它包括放大、比較電路、驅動電路和脫扣器，對來自零序電流互感器輸出的剩余電流信號進行放大、比較，當信號大于設定值時就會發出指令驅動執行機構工作。這部分由輔助電源來提供電路工作所需的電源，其中的脫扣器必須是自由脫扣，也就是說只要剩余電流仍然存在它要一直處于脫扣狀態，即使按住用于恢復供電的復位鍵也不會復位通電，從而避免因誤操作而發生的二次災難。

　　3.執行機構，它是用于接收處理機構的指令后實施動作，自動切斷電源實施保護。從互感器接收到剩余電流到切斷電源的時間稱為動作時間，它和剩余電流大小成反比，標準規定一倍動作電流要在0.3秒以內，5IΔn或250A時不得大于0.04秒。

　　4.輔助電源，它是從電源提取經整流和降壓后向處理機構提供工作電源。

　　5.試驗裝置，它是用來檢驗漏電保護器是否完好、可靠的裝置，它通過試驗按鈕和限流電阻來模擬漏電，驗證漏電保護器能否正常動作。

　　漏電保護器作為基本的用電安全保障產品由于它具有高靈敏、動作快速、可靠等特點，在保護人身安全上發揮了巨大作用，所以在近三十年來獲得迅速發展，并在建筑電氣工程中規定必須強制安裝，可以講漏電開關早已進入千家萬戶。漏電保護插頭是專門為電器配套的產品，在國外早已廣泛應用，例如美國小至電吹風、大到戶外用電器具都配備漏電保護插頭(ALCI或GFCI)，前年開始還規定空調也必須配備具有特殊功能的漏電保護插頭(AFCI)。

       地線異常需要高配安全裝置來保障

        國內用得最多的電器產品是電熱水器，由于電熱水器在應用時往往會因為接地系統出現異常而造成重大事故，因此過去漏電保護裝置只是在漏電的時候把相、零極同時分斷，但是這樣的裝置是不能完全保證安全的。針對這種情況，深圳良輝科技公司在2001年自主開發了一種同時監察PE線是否帶電和PE線可開閉的新一代漏電保護插頭，由于PE線可開閉以前從沒有過，標準也是不允許的，所以良輝科技在獲得發明專利后，在參與國家標準起草的時候向標委會提交了一份提案，詳細闡述了PE線可開閉的必要性和可行性并得到采納，所以國家標準GB20044有了在某些特殊要求的剩余電流保護插頭中，允許開閉PE導線這個規定，這種新型漏電保護插頭除了具備一般漏電保護插頭的功能外，在地線出現會危及人身安全的異常電流時，也能及時提供保護，也就是說無論是電器故障出現漏電還是地線帶電它都能提供保護，在觸電當前，讓電器與電源完全脫離，因此將這種漏電保護插頭稱為全能漏電保護插頭，配套這種插頭的電熱水器可以滿足附錄AA的要求，屬于電熱水器的高配裝置，可稱之為安全神器。

　　全能漏電保護插頭用在熱水器的工作原理和所有可作直接接觸保護的漏電保護裝置是一樣的，在熱水器基本絕緣被破壞，經地線或沒地線時經人體出現了接地故障電流并處于危險狀態時，漏電保護器立即把電源切斷，此外一旦熱水器的PE保護線出現故障電流并處于危險狀態時它也同樣立即切斷電源，切斷電源的方式是先斷相、零兩極，接著再把PE線斷開，總的斷開時間在0.1秒以內，確保人身安全，復位時是PE線先閉合，相、零線再閉合。在應用上必須注意插座內的保護系統，按照國家規定居民用電必須是接地系統(TT系統)，但實際上往往存在接零保護系統(TN-C-S)，由于熱水器必須掛到墻壁以及要與自來水管相連接，這樣電源零線上的電流就會從接零點經電熱水器的PE線、自來水管及掛鉤(倘若掛鉤碰到墻體鋼筋時)流向地，為避免由于這種情況引起全能漏電保護插頭跳閘，可以選配良輝公司生產的一對塑料管道接頭，加在熱水器進出水管上再和外部件連接，或者采用PPR全塑管連接，掛鉤上加個小塑料件就可以解決。

       保障用戶百分百安全才是好品牌

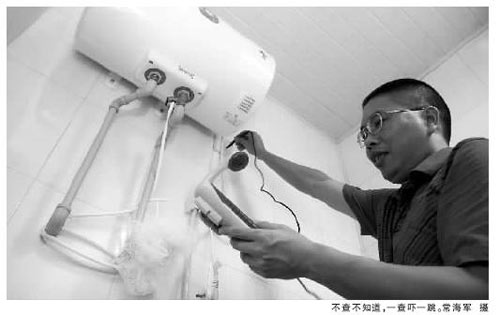

　　眾所周知，熱水器是安裝類家電，廠家除了做好熱水器外，還應關注安裝服務這個環節，特別是插座，如果插座出問題，往往就是大問題。在安裝電熱水器時要注意：一、檢查插座的質量，規格和內部連線是否符合要求，不能采用萬用插座，通電前要用相位儀檢查接線是否正確；二、注意插座的位置是否符合要求，高度和距離要確保不被水淋到；三、不要用開關來控制插座的電源，因為這些開關都是用來控制照明，載流能力不能滿足熱水器的使用要求，而且關閉了插座的電源會讓保護系統無法正常工作，關閉電源可以通過按試驗鍵或熱水器上的開關來進行；四、不要經常拔插插頭，以免造成插座接觸不良；五、避免摔跌插頭，千萬別掉到水里。和所有漏電保護器一樣，當剩余電流或地線電流處于危險狀況時都會自動切斷電源，故障未排除是無法復位通電，所以一旦漏電保護插頭復不了位，就應通知售后來檢查維修。

　　要確保熱水器安全萬無一失，必須要廠家、售后和用戶一起共同關注，好產品還得有正確安裝、正確使用才能成為真正的好產品。
