兩種漏電保護插頭技術對比

2015-08-18 14:54 來源:現代家電網 [ 收藏 ]

  “究竟哪種電熱水器更安全”大家討論過多次,但有一點大家都明確:安全的隱患來自“電”,觸電時電流流過人體而造成電擊事故的發生。顯而易見,一旦出現流經人體的電流時,立即把電流切斷就能防止觸電傷亡事故。

  事實上只有電網才有電的,家庭中都是通過電源插座向各類電器供電,因此電流的源頭都是來自電源插座,經插頭、電纜線流到用電器具,至于水管帶電之類的說法只是誤解,在未有電熱水器之前,自來水就早已進入千家萬戶,從未有水管帶電的說法,自來水管是與電網完全無關的系統,而且埋于地下與電毫不相干,因此“電”的來源是電源插座而不是自來水管。

  電熱水器是屬于Ⅰ類電器,采用的是雙極帶接地的插頭、插座(俗稱三插),它包括相極、零極和地,對應電纜線內的棕色、藍色、和黃綠雙色三條芯線,棕、藍兩條芯線與電器的工作部件連接向器具供電,黃綠雙色線連到器具可觸及的導電部件(例如電熱水器的內膽、外殼等),正常的情況下電從相極流出,經棕線流進電器負載做功后再由藍線經零極流回電網,地極及黃綠線是用來提供保護,一旦負載發生漏電,漏電電流經黃綠線流向地極而不會流向人體,因此黃綠線、地極又稱為保護系統。

        在電源插座這邊的保護系統常用兩種:一種是TT系統,即保護是通過與電網完全無關的地線來實現;另一種為TN-C-S系統,它是利用電源中的零線兼作保護線。

        由此可見,正常情況下,使用中的電器其電纜線中只有接至相極的棕線和接至零極的藍線有電流,棕線流入藍線流出,棕線有220V電壓藍線零電壓(電壓降在負載上),黃綠雙色線即無電壓又無電流,電器漏電時,電流從負載破損部位流出,經黃綠雙色線流向插座到地,由于零極在電網中最終也是與大地連接,因此,無論TT系統還是TN-C-S系統(即零、地合一),插座的地是保持零電壓的。以前電熱水器所配套的漏電保護裝置是裝設在相、零線中的,當負載漏電,有一部份電流經外殼流至大地(在接地系統缺失的情況下,經使用者人體流至大地),這時相、零線之間的電流值就出現差異,當差異值大于等于漏電保護器的動作值時,漏電保護器立即把相、零極同時切斷保護使用者的安全。

        那么為啥裝備了這種漏電保護裝置的電熱水器仍然會發生觸電事故?在切斷了相、零線之后,唯一與電源插座保持連接的就是黃綠雙色線,很顯然電是經這條保護線來的!是什么原因導致電從電源插座地極經黃綠線流向電器呢?對電熱水器而言,有兩種原因會造成上述情況的發生:

         一、插頭、插座損壞導致相、地短路,這時就等于把黃綠線接到相極上并把220V電引到電熱水器可觸及的金屬部件(這種情況最危險);

        二、電流插座內的保護系統為TN-C-S系統,同時電熱水器又是通過可導電的管道來與自來水管連接,由于自來水管是埋在地下,這就相當于把兩種保護系統混合在一起,電網正常情況下,零線上的電流會在零、地合一的連接點分流一部份經插座地極、電纜黃綠雙色線到內膽到自來水管到地,從而產生了從電源插座地極經黃綠雙色線、電熱水器的接地部件、自來水管到地的對地電流,一旦三相電網失平衡時,三相電網的中性線(即單相電網的零線)出現異常電壓,這時由于地極、黃綠雙色線經自來水管對地的電阻相當小,等于把異常電壓直接對地短路,其短路電流是非常大的,足以把黃綠雙色線燒毀同時引發電纜線著火,此外,TN-C-S系統出現故障,例如供電網絡相、零反接,或者零線缺失等也會導致電源插座的地極帶電。

  由此可見,要讓電熱水器徹底安全,在觸電事故發生時僅切斷相、零兩極是不夠的,最安全可靠的辦法,就是無論導致觸電的電流是從相、零極來還是從黃綠雙色線來,只要一出現危及使用者安全的電流立即把插頭從插座中拔出來,讓電熱水器與電源系統完全分離才是最安全的。

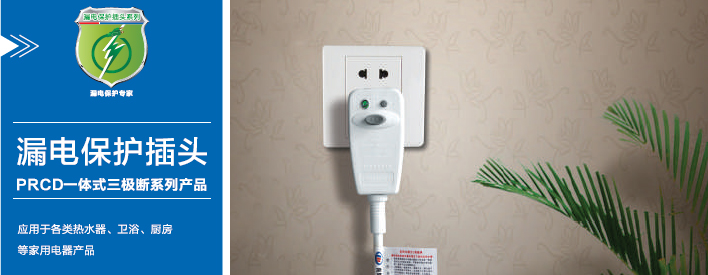

  目前市面上帶有防電閘全能漏電保護插頭的電熱水器,可以達到上面所述的效果,這種新型漏電保護裝置符合漏電保護插頭的國家標準(GB20044-2012),并獲得3C認證,它與以前的漏電保護裝置不同,能同時檢測相、零極之間電流有沒有差異(剩余電流)和黃綠雙色線有無電流,無論剩余電流還是地線電流只要出現大于或等于它的電流動作值,它都能在0.1秒內按先相、零后地的順序把三極全部切斷,讓電熱水器迅速同電源完全分離,這種漏電保護插頭還具有溫度保護,一旦插座不良產生異常溫升還會自動斷電防止插頭、插座被燒爛,故障未解除是無法復位。因此配備防電閘全能漏電保護插頭的電熱水器是最安全的電熱水器,它足以防范各種用電事故的發生。
