別墅住宅太陽能與落地爐組合采暖案例分析

　　隨著著人們生活水平越來越高，冬季采暖已不再是北方的專屬，上海采暖市場經過近十年的發展，已經逐漸被廣大居民所認可。同時隨著近年來國家提倡節能減排，節能的采暖方式在上海已經受到越來越多消費者的關注。筆者以上海一別墅項目為例，簡介一套太陽能與落地爐復合采暖系統方案，供有經銷采暖產品的經銷商朋友參考。

　　一、別墅概況

　　該別墅建筑面積300m²，共三層，其中業主提出地下室不考慮采暖及生活熱水需求。該別墅的開發商贈送了一套太陽能系統，即真空管集熱器和水箱，真空管集熱器面積為3m²,水箱為200L的單盤管水箱。

　　上海市年太陽輻照量是水平面4657.516MJ/m²，30°傾角表面5544.371MJ/m²，年平均日太陽輻照量是水平面12.760MJ/m²，30°10′，傾角表面15.191MJ/m²。年日照時數為1997.5h，年平均溫度16.0℃。從以上氣象條件看出開發商所配置的太陽能系統不能完全滿足客戶的生活熱水需求，同時從節約能源的角度考慮，也應該將水箱容積增大，以利于多儲存熱水。

　　二、生活熱水系統設計

　　生活熱水的設計需要依據“中華人民共和國國家標準——建筑給水排水設計規范GB50015-2003”進行選定鍋爐熱源。

　　對于生活用熱水的使用量計算，需要考慮各用水點需要的水溫，用戶帶有淋浴器的浴缸熱水使用水溫40℃、淋浴器熱水使用水溫40℃、臺盆熱水使用水溫30℃。據此，利用計算公式：Qr=∑Qh*No*/100算出生活熱水使用量。

　　Qr：最大小時熱水用水量 L/H

　　Qh：生潔具小時熱水定額 L/H

　　No：同類型衛生潔具數

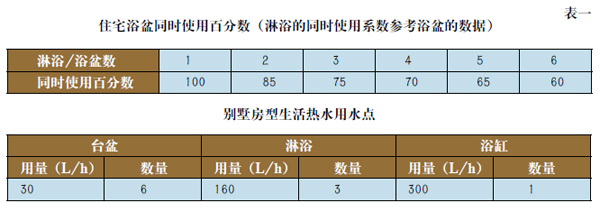

　　除此以外，設計熱水使用量時還要考慮衛生潔具同時使用的情況，再根據裝飾圖紙統計出來各別墅房型生活熱水用水點。如表一、表二所列。

　　如果使用時對熱水的溫度需求是40℃，那么熱水的供應溫度應該為60℃是比較合理的，還需要計算出此別墅60℃生活熱水的供應需求量： Kr=(th-tl)/(tr-tl)

　　Kr：熱水供應量占混合水量的百分比

　　Tr：熱水供應水溫度?。?0℃

　　Tl：冷水溫度 上海地區?。?℃

　　Th：熱水使用溫度

　　40℃生活熱水所占的百分數：Kr=(40-5)/(60-5)=64%

　　30℃生活熱水所占的百分數：Kr=(30-5)/(60-5)=45%

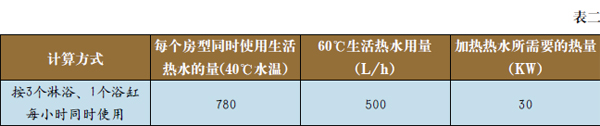

　　此別墅用戶家庭生活熱水使用量按浴缸、淋浴的同時使用來計算，臺盆的生活熱水使用量可以不作為計算的依據。因此每個房型浴缸和淋浴的使用情況，以及每個房型同時使用熱水的量、60度生活熱水的量、所需要的熱量如表三所示。

　　通過對熱水使用情況的分析，建議用戶生活用水配置SEM-1-200的容積式換熱水箱，該換熱水箱每小時能夠提供的60℃熱水循環量為：410L/h(在80/60進回水加熱的情況下),選用的落地爐功率應不低于30KW.

　　三、地暖系統的設計

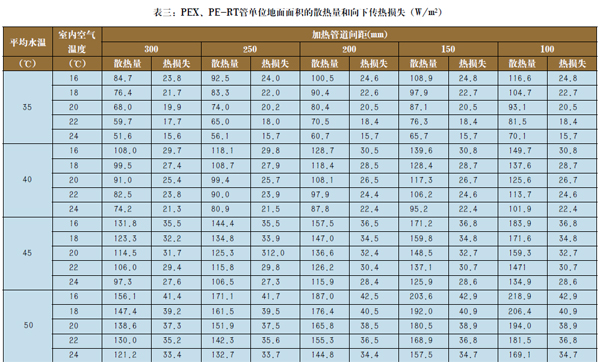

　　國家行業標準中地面輻射供暖技術規程上對PEX、PE-RT管單位地面面積的散熱量向下傳熱損失的規定為：當?shù)孛鎸訛樗嗷蛱沾?、熱阻R=0.02(m².K/w)時，單位地面面積的散熱量可按表三計算。

　　該業主要求整棟別墅均采用地板采暖，三層需要實際敷設的采暖面積達共為270m²，單位負荷為150W/m²，采暖總負荷需要40500W。由于整幢別墅地板采暖，即采暖面積較大，業主還要求整個別墅在冬季時保持一致的溫度，同時衛生間要求有較高的溫度，因此在衛生間區域需要將盤管布置為150mm間距，其他區域，如：客廳、餐廳、工作間、走廊等均布置為200mm的間距。

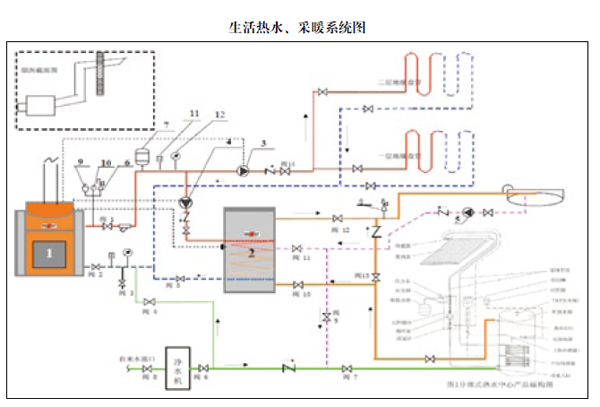

　　綜合上述生活熱水和采暖系統的設計的總負荷，推薦選用40KW的落地鍋爐。由于別墅配套的太陽能系統自帶的200L水箱為單盤管，因此需要另加一個200L的換熱水箱作為和落地鍋爐配套使用。

　　四、系統設計體會

　　此方案經過一個采暖季節的使用之后，客戶每個月的燃氣使用費用減少了很多，尤其是夏季、秋季、春季陽光充足的時候更為明顯，這也給了我們在產品銷售上提供了一些啟示。以往做的采暖項目，可能更多的采用單一設備，而經過此案例的實際運行效果驗證，對于這種多能源集成的采暖方案，消費者更為滿意。因如果沒有太陽能系統，年采暖爐的使用時間至少會比使用太陽能系統多出120天，以每天運行3個小時進行匡算，需要的運行費用為：3小時/天*5.5立方/小時*120天*2.7元/立方=5346元。增加一個太陽能系統，雖然用戶前期的投入可能會多一些，但每年至少可以節省約5346元，在銷售產品時，對消費者非常有說服力。

　　太陽能供熱水技術比較成熟，在我國已經大面積使用，同時結構能夠和建筑很好的結合，尤其適合在別墅類建筑上使用。從經濟角度來講，太陽能和其他系統(如采暖鍋爐)結合的方式較好，既可以節省初始投資，又可以節省燃氣費用。但需要注意的是根據使用地點不同，適宜選擇真空管太陽能或者平板太陽能，而不要只想著利潤，向消費者推薦高價格產品，否則可能會起不到為消費者節省使用費用的效果。

　　在配置太陽能系統時，可以根據需要將系統的水箱換成雙盤管水箱，從而和其他系統(如采暖鍋爐)組合，這樣就可以減少一臺換熱水箱，也相應減少初始投資費用。雖然別墅用戶是高端用戶，但并不表示他們不在乎費用，能夠幫助消費者提供最為經濟又好用的系統方案，會更容易增加用戶的滿意度。

　　當然，采用綜合的使用方案會對經銷商提出更高的要求，不僅僅是系統的設計，還包括對系統的維護。因在家庭采暖系統中，維護對于系統的穩定和高效運行起著至關重要的做用，因此經銷采暖系統，一定要重視系統維護的知識積累，并且將一些注意事項明確告知消費者。例如，在冬季時需要保持落地鍋爐處在通電待機狀態，不能夠因長時間斷電、斷氣。采暖爐在低水壓或無水運行是極為危險的，當系統壓力表低于1時，必須打開相應的閥門進行補水，補至壓力上升至1.5～2。

　　由于國內大部分消費者尚缺乏主動對產品進行維護的意識，因此更需要經銷商強化自己的主動服務的意識，特別是季節交替時，要定期向用戶發送相關的服務操作提示，筆者所介紹的這套方案中，是一個相對節能的方案，但由于同時配有太陽能及采暖爐，因此，比單一產品的保養要復雜。如夏季生活熱水用水量較小，太陽能就能夠滿足生活熱水需求，不使用鍋爐換熱水箱時，需要將關閉采暖爐中的一部分閥體，同時還要開啟一些閥體。同樣，冬季生活熱水用量較大，太陽能滿足不了時，需要開啟鍋爐的換熱水箱，也需要進行一系列的操作。雖然定期為消費者供保養提示等，會增加我們的服務成本，但形成的口碑會為我們帶來更大的收益。

　　(責編 連曉衛)
