別墅等大型采暖中去耦罐的功能和作用

去耦罐俗稱混水罐，是指在使用水系統采暖中，因各回路之間存在水力耦合，當某一個支路或用戶的流量發生變更時，其余支路或用戶的流量及鍋爐的流量都將受到影響，從而各個循環回路的水力平衡被攻破。利用一個通過創造一個壓損近乎為零的區域，讓水泵實現各自的循環，互不干擾，熱量的無損失傳遞的裝置，進行去耦化處理，該裝置叫做去耦罐。

一、去耦罐的功能和作用

用戶使用電動溫控閥或手動調節溫控閥，達到調節每個房間的使用溫度，引起采暖系統中流量和壓力發生變化，去耦罐的功能可以平衡壁掛爐系統和采暖系統中壓力，對壁掛爐系統流量沒有任何影響；另一方面，對于閉式小鍋爐采暖系統，去耦罐的應用避免了鍋爐的頻繁啟動造成的能源浪費同時起到保護鍋爐的作用；第二、在地暖系統中安裝去耦罐，可以實現地暖系統大流量和小溫差的技術優勢，對于壁掛爐加預制薄型地暖系統是首選方案。

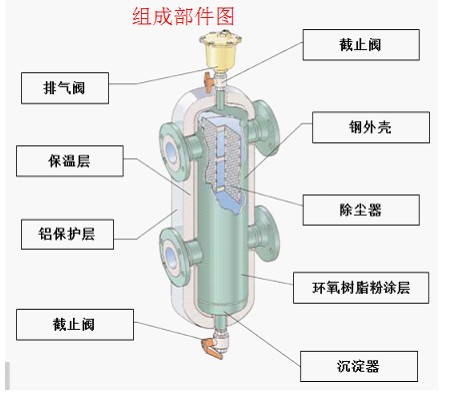

在壁掛鍋爐運行體系中，去耦罐將系統分成一次系統跟二次系統兩個部分。去耦罐的作用是隔離一次側與二次側之間的水力耦合，使其水力工況互不影響。去耦罐的構造，如圖所示。

污物、雜質的積淀。因而，在去耦罐上部安裝自動排氣閥，下部安裝排污閥。應用去耦罐后，原來由一臺水泵構成的“大循環”或鍋爐加用戶，改為各回路獨立循環。從名義上看，水泵的數目增長了，增添了一次投資，但每臺水泵的功率要比原水泵小很多。同時各支路獨立循環，便于管理與調節，防止了調節中有可能呈現的水力失調。當某一支路不工作時，可封閉該支路的循環泵。使用去耦罐構建系統，有利于管理與節能。

二、去耦罐運行方式

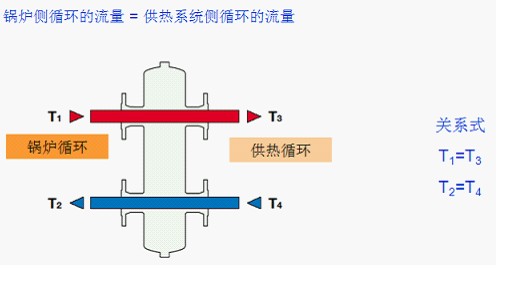

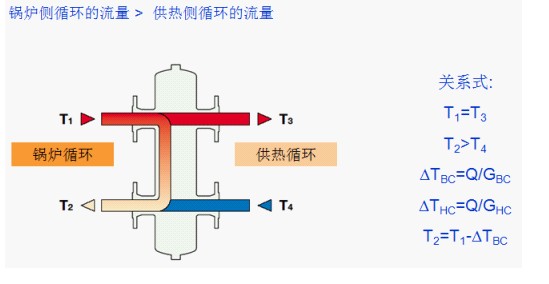

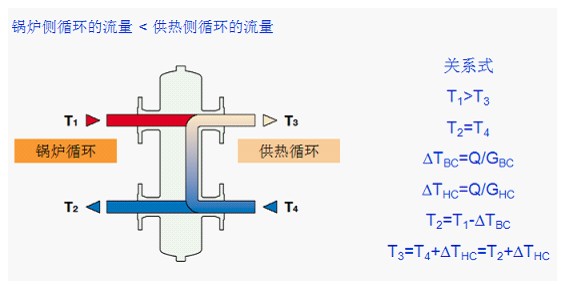

在系統運行時，依據各路輪回流量的不同，去耦罐的工作方式如圖所示。當Gpr<Gsec時，鍋爐的熱水和管路系統的自循環冷水形成循環回路；當Gpr=Gsec時，去耦罐系統與集分水器系統不差別，見圖；當Gpr>Gsec時，在去耦罐中，供水的分支直接旁通回鍋爐，此時鍋爐回水溫度升高。表明管路攜帶的熱量基本滿足采暖負荷，鍋爐此時將停止工作，即實現節能。

三、去耦罐的結構尺寸與安裝

1、去耦罐的結構尺寸

為到達水力系統之間去耦的作用，對去耦罐的結構尺寸有必定請求，重要是為了保障去耦罐中流體縱向的流動速度為系統中流速的1／10，并建議在任何情況均不要超過0. 1m/s。通常情形下，去耦罐銜接管中水流速為0. 7- 0. 9m/s，假如去耦罐的直徑為連接直徑的3倍，則去耦罐中的均勻流速不會超過 0. 1m/s，也可通過計算斷定尺寸。

2、去耦罐的安裝

去耦罐的安裝應留神兩點：首先，應豎向安裝；其次，在與系統連接時，溫度高的管道（如供水管）應接在上部，溫度低的管道（如回水管）應接在底部。去耦罐上部安裝自動排氣閥，底部安裝排污閥，去耦罐與系統一起做好保溫。

總結: 用去耦罐的三個理由

因?yàn)槔淠隣t的水容量小，所以需要保持恒定的水量以防止損壞熱交換器

再者，二次側連接多路循環管路會使一次側壓差劇烈變化。特別是增加的壓差使水流速增加，那么就會增加噪音和管路消耗，以及泵的磨損（例如前幾頁幻燈片所示）

第三，如果安裝一個外部衛生熱水水罐，其盤管的換熱能力比鍋爐功率小，會有損壞燃?xì)忾y的危險。例如一個200L的水箱連接一個155KW的壁掛爐串組。當壁掛爐感知到水罐傳感器的信號，開始啟動，熱水離開壁掛爐，流過水罐盤管（卻沒有顯著的降低溫度）回到鍋爐。鍋爐的傳感器檢測到溫差太小就停止加熱。但是水罐中的水并沒有被加熱到足夠的溫度，水罐中的傳感器又會使鍋爐啟動，如此往復，直到燃?xì)忾y損壞為止。
